Строительство здания из сэндвич-панелей начинается не с выбора цвета или толщины утеплителя — а с правильного основания. От того, насколько грамотно выбран фундамент и спроектирован каркас, зависят долговечность, безопасность и эксплуатационные характеристики всей конструкции.
Зачем нужно правильно выбирать основание
Долговечность. Качественный фундамент и каркас предотвращают перекосы, проседание и деформацию стен из сэндвич-панелей.
Энергоэффективность. Грамотно выполненный узел примыкания панели к фундаменту исключает промерзание и продувание — теплопотери через пол минимальны.
Безопасность. Надёжный каркас выдерживает снеговые и ветровые нагрузки, характерные для региона строительства.
Экономия. Избыточно мощный фундамент увеличивает смету без реальной необходимости. Оптимальный расчёт позволяет сэкономить до 30 % бюджета на основание.
Скорость строительства. Быстровозводимые здания ценят за оперативность, и правильно выбранный тип фундамента не затягивает сроки — сваи монтируются за 1–2 дня.
Универсальность. Подходящее основание открывает возможность строить на сложных грунтах: пучинистых, торфяных, с высоким уровнем грунтовых вод.
Требования к фундаменту под здания из сэндвич-панелей
Фундамент для каркасно-панельных зданий должен отвечать ряду технических требований. Поскольку вес конструкции относительно невелик, основной акцент смещается на устойчивость к подвижкам грунта и правильное распределение точечных нагрузок.
Несущая способность. Фундамент должен выдерживать вес каркаса, сэндвич-панелей, кровли и снеговую нагрузку. Средняя нагрузка от 1 м² стены из сэндвич-панелей толщиной 100 мм — около 20–25 кг/м².
Устойчивость к морозному пучению. Основание должно быть заложено ниже глубины промерзания грунта, либо должны использоваться сваи, которые работают независимо от сезонных подвижек.
Горизонтальная жёсткость. Фундамент не должен смещаться под действием ветровых нагрузок. Особенно это важно для высоких ангаров и зданий с большими пролётами.
Гидроизоляция. Между фундаментом и нижней частью каркаса или панели обязательно укладывают гидроизоляционный слой. Это защищает металлические элементы от коррозии, а утеплитель — от увлажнения.
Анкерное крепление. Каркас должен быть надёжно зафиксирован на фундаменте. Для этого используются анкерные болты или закладные детали, забетонированные в тело фундамента.
Виды фундамента
Выбор типа фундамента зависит от назначения здания, характеристик грунта и снеговой нагрузки региона. Рассмотрим основные варианты для разных типов построек.
Фундамент для ангара
Для ангаров из сэндвич-панелей, складов и производственных цехов чаще всего используют свайные фундаменты — металлические винтовые или железобетонные забивные сваи. Это решение оптимально по соотношению скорости, стоимости и надёжности. Сваи передают нагрузку на глубокие плотные слои грунта, минуя пучинистые и слабые верхние слои.
Для ангаров с пролётом более 12 метров дополнительно применяют монолитный железобетонный ростверк, который связывает сваи в единую систему. В зданиях шириной до 10 метров винтовые сваи объединяют стальным швеллером или двутавром.
Фундамент для гаража
Для гаражей из сэндвич-панелей подходят два основных решения:
Мелкозаглублённый ленточный фундамент — классический вариант для тёплого гаража. Бетонная лента высотой 60–80 см прокладывается по периметру и служит опорой для каркаса. Подходит для стабильных грунтов.
Столбчатый фундамент — более бюджетное решение для сезонного или холодного гаража. Бетонные или металлические столбы устанавливаются с шагом 1,5–2 м по углам и в местах повышенной нагрузки.
Оба типа фундамента должны быть выше уровня земли на 20–30 см, чтобы защитить панели от контакта с влагой и снегом.
Фундамент для дома
Для жилых домов из сэндвич-панелей требования к основанию строже. Здесь важна не только несущая способность, но и теплоизоляция пола.
Монолитная плита — железобетонная плита толщиной 200–300 мм по всей площади здания. Она распределяет нагрузку равномерно, даёт минимальную усадку и служит черновым полом. Идеальный выбор для слабых и пучинистых грунтов.
Ленточный фундамент с утеплением — если грунты стабильные и глубина промерзания позволяет, ленточный фундамент с качественным утеплением отмостки и цоколя становится экономичным и надёжным решением.
Свайно-ростверковый фундамент — компромиссный вариант, когда слабый грунт не позволяет делать плиту, а ленту закладывать слишком глубоко. Сваи берут на себя нагрузку, а железобетонный ростверк связывает их в единую конструкцию.

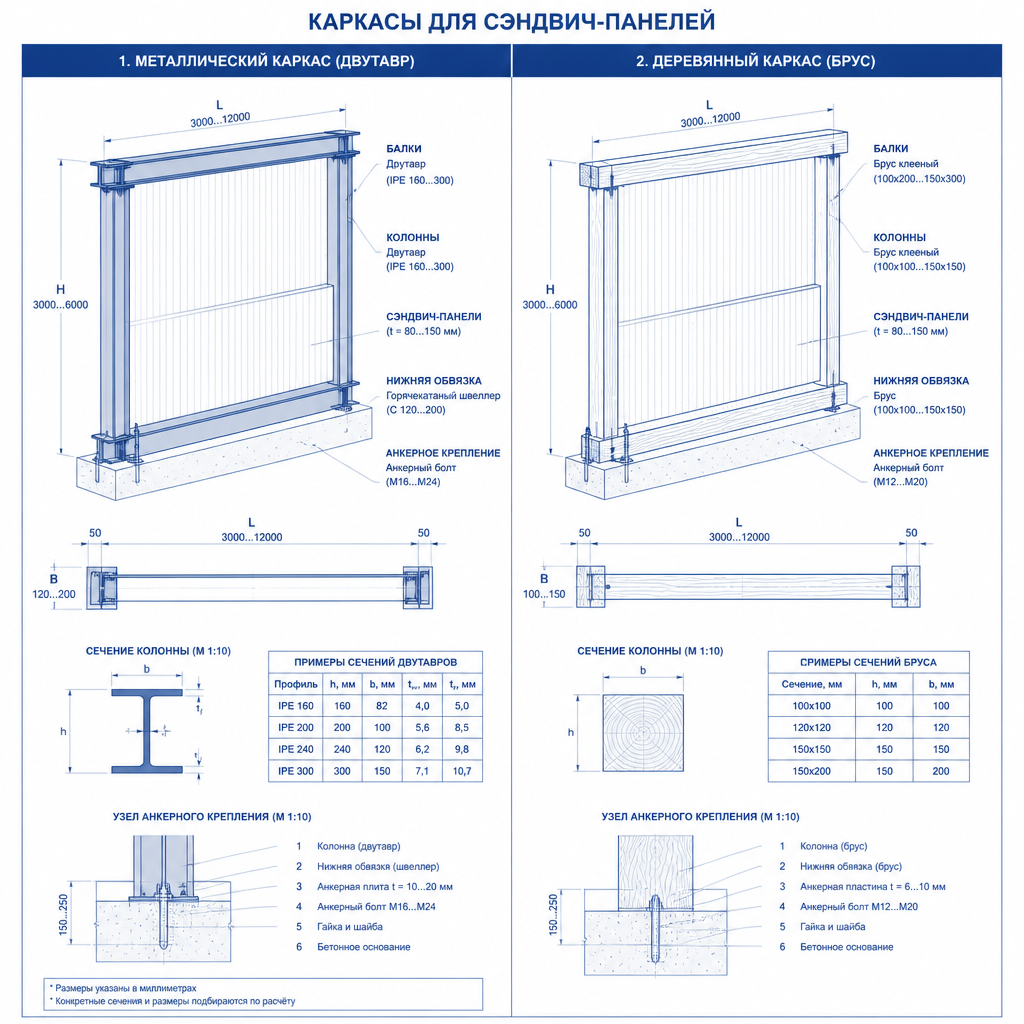

Каркас для сэндвич-панелей
Каркас воспринимает основные нагрузки и определяет геометрию здания. От его типа зависят максимальные пролёты, этажность и стоимость строительства. В быстровозводимых зданиях используют два основных типа каркасов.
Металлический каркас
Металлический каркас — наиболее распространённое решение для зданий из сэндвич-панелей. Он изготавливается из горячекатаного или гнутого профиля: двутавров, швеллеров, профнастила. Основные преимущества:
высокая несущая способность — позволяет перекрывать пролёты до 30 метров и более;
огнестойкость — металл не поддерживает горение;
точность геометрии — заводское изготовление исключает подгонку на площадке;
долговечность — при правильной антикоррозийной обработке срок службы превышает 50 лет;
быстрый монтаж — каркас собирается болтовыми соединениями без сварки в типовых проектах.
Металлический каркас оправдан для ангаров, складов, производственных цехов и крупных торговых павильонов. Он даёт максимум свободного пространства при минимуме опор.
Деревянный каркас
Деревянный каркас — более лёгкий и бюджетный вариант. Используется в небольших постройках: гаражах, бытовках, павильонах и одноэтажных домах площадью до 150–200 м².
стоимость деревянного каркаса на 30–40 % ниже металлического;
не требует тяжёлой техники для монтажа;
экологичен и имеет меньшую теплопроводность, что снижает риск промерзания через стыки;
требует обязательной обработки антисептиками и антипиренами;
имеет ограничения по максимальным пролётам — не более 6–8 метров.
Деревянный каркас — хороший выбор для небольших зданий на дачных участках или в зонах, где важен минимальный бюджет и простота сборки.
Узел примыкания сэндвич-панели к фундаменту
Узел примыкания — одно из самых ответственных мест в конструкции здания из сэндвич-панелей. Через него в здание могут проникать холод, влага и грызуны. Правильное исполнение узла включает несколько обязательных этапов.
Гидроизоляция. На верхнюю плоскость фундамента укладывается рубероид, гидростеклоизол или полимерная мембрана. Она предотвращает капиллярный подсос влаги из бетона в металл или дерево каркаса.
Нижняя обвязка. Первым устанавливается нижний пояс каркаса — из металлического швеллера или деревянного бруса, обработанного антисептиком. Обвязка крепится к фундаменту анкерными болтами с шагом 1–1,5 м.
Герметизация. Все зазоры между фундаментом и нижней частью панели заполняются морозостойким герметиком или уплотнительной лентой. Рекомендуется использовать бутилкаучуковую ленту ПСУЛ.
Отлив и отмостка. Нижний край панели защищают отливом из оцинкованной стали. Отмостка вокруг здания шириной не менее 80 см с уклоном от стен отводит дождевую воду и снижает нагрузку на гидроизоляцию.
Пароизоляция. Со стороны тёплого контура обязательно монтируют пароизоляционную плёнку, чтобы предотвратить накопление конденсата в нижней части стены.
Таблица сравнения
Чтобы наглядно сравнить различные типы фундаментов и каркасов, сведём их характеристики в таблицу.
| Параметр | Ленточный | Свайный | Столбчатый | Плитный | Свайно-ростверк. |
|---|---|---|---|---|---|
| Объекты | Гаражи, дома | Ангары, склады | Холодные гаражи | Дома на слабых грунтах | Сложные грунты |
| Несущая способность | Средняя | Высокая | Низкая | Высокая | Высокая |
| Срок монтажа | 7–14 дней | 1–3 дня | 2–4 дня | 10–20 дней | 3–7 дней |
Как видно из таблицы, для каждого объекта можно подобрать своё оптимальное сочетание фундамента и каркаса — универсального решения не существует.
Как правильно рассчитать каркас
Расчёт каркаса — инженерная задача, которую лучше доверить специалистам. Однако полезно понимать базовые принципы, чтобы контролировать проект и задавать правильные вопросы.
Снеговая и ветровая нагрузка. Эти данные берутся из СП 20.13330 «Нагрузки и воздействия» для конкретного региона. Для Подмосковья, например, расчётная снеговая нагрузка составляет 180 кг/м².
Шаг колонн. Определяется длиной сэндвич-панелей и требуемой жёсткостью. Стандартный шаг — 6 м, реже 4 или 8 м. При шаге более 6 м потребуются панели нестандартной длины.
Высота здания. Чем выше здание, тем больше ветровая нагрузка. Для одноэтажных объектов высотой до 6 м достаточно лёгкого каркаса, до 10 м — усиленного.
Пролёт. Для пролётов более 18 метров требуется ферменная конструкция. Для меньших пролётов можно использовать рамный или балочный каркас.
Крепление панелей. Количество и тип саморезов (с уплотнительной шайбой) рассчитываются исходя из ветрового района. Важно не экономить на крепеже — слабое крепление панелей снижает ветроустойчивость здания.
Частые ошибки при выборе фундамента и каркаса
Фундамент без учёта глубины промерзания. Если не заглубить основание ниже уровня промерзания, морозное пучение может вытолкнуть фундамент и деформировать каркас. Особенно опасно для гаражей и небольших построек.
Экономия на анкерном креплении. Слабая фиксация каркаса к фундаменту приводит к смещению стен под ветровой нагрузкой. Используйте анкеры диаметром не менее 16 мм.
Игнорирование гидроизоляции. Отсутствие гидроизоляционного слоя между фундаментом и металлическим каркасом ведёт к коррозии нижней обвязки за 2–3 сезона.
Перебор с мощностью фундамента. Массивный заглублённый фундамент для лёгкого здания из сэндвич-панелей — это лишние расходы. Оптимизация может сэкономить до 200 000 рублей для здания площадью 100 м².
Использование неподходящего каркаса. Деревянный каркас для ангара с пролётом 12 метров — это не только риск разрушения, но и нарушение строительных норм.
Плохая герметизация узла примыкания. Продуваемый низ — одна из самых распространённых жалоб владельцев быстровозводимых зданий. Решается правильным выбором герметика и уплотнителя.
Чек-лист
Тип грунта определён. Перед выбором фундамента заказано геологическое исследование участка.
Глубина промерзания учтена. В проекте заложена правильная отметка заложения фундамента или свай.
Тип фундамента выбран по назначению. Ангар, гараж или дом — для каждого объекта своё оптимальное основание.
Каркас соответствует пролёту и нагрузкам. Металл для крупных объектов, дерево — для малых, с расчётом по СП.
Узел примыкания спроектирован. В проекте есть гидроизоляция, герметизация и защитный отлив.
Анкеровка рассчитана. Количество и диаметр анкерных болтов соответствуют ветровому району.
Отмостка предусмотрена. Ширина отмостки не менее 80 см, с уклоном от стен здания.
Смета проверена на избыточность. Нет неоправданно мощных решений для лёгкой конструкции.
Итоги: что важно запомнить о выборе фундамента и каркаса
Правильный выбор фундамента и каркаса — основа успешного строительства быстровозводимого здания из сэндвич-панелей. От этих решений зависят не только затраты на строительство, но и то, насколько комфортной и безопасной будет эксплуатация объекта на протяжении всего срока службы.
Главный принцип: не копируйте решения соседей и не выбирайте «с запасом» — каждое здание требует индивидуального подхода с учётом грунта, климатической зоны, назначения и планируемых нагрузок. Проконсультируйтесь со специалистами на этапе проектирования — это сэкономит время, деньги и нервы при строительстве.
FAQ
Что такое сэндвич-панели простыми словами?
Сэндвич-панель — это строительный материал из двух металлических листов с прослойкой утеплителя между ними. Название отражает «слоёную» структуру, похожую на бутерброд. Панели используют для быстрого возведения стен и кровли зданий.
Какие бывают сэндвич-панели по типу утеплителя?
Основные наполнители: минеральная вата — негорючий материал с хорошими звукоизоляционными свойствами; пенополистирол — лёгкий и бюджетный утеплитель; пенополиуретан PUR — материал с высокой теплоизоляцией; пенополиизоцианурат PIR — утеплитель с улучшенными показателями пожарной безопасности и теплосбережения.
Где применяют сэндвич-панели?
Сэндвич-панели подходят для строительства ангаров, складов, торговых центров, производственных цехов, автомоек, быстровозводимых домов, гаражей и холодильных камер.
Какая толщина сэндвич-панелей бывает?
Толщина сэндвич-панелей варьируется от 50 до 250 мм в зависимости от типа утеплителя, назначения здания и климатических условий. Подходящую толщину определяют на основании теплотехнического расчёта для конкретного региона.
Чем отличаются стеновые сэндвич-панели от кровельных?
Стеновые панели предназначены для монтажа ограждающих конструкций и имеют соответствующий профиль замкового соединения. Кровельные панели обладают повышенной жёсткостью, имеют более выраженный профиль и рассчитаны на снеговые нагрузки и воздействие осадков.
